На этой страничке я хочу показать один из вариантов моделирования утки-сувенира. Делалась эта модель давно - ещё в программе Pro/ENGINEER 2001 поверхностями свободной формы. Сразу хочу сказать, что это лишь один из многочиленных способов создания подобных моделей. Даже средствами Pro/ENGINEER можно делать такие вещи по-разному. При использовании других программ могут применяться другие способы. Поэтому относитесь к представленному лишь как к иллюстрации моих упражнений, но не как к учебному пособию по проектированию уток. Это лишь иллюстрация того, что в серьзной машиностроительной программе можно сделать практически что угодно.
Для проектирования подобных вещей лучше использовать другие программы, специально предназанченные для создания подобного рода объектов, в которых всё это делается совсем другими средствами, быстрее и проще. |

|

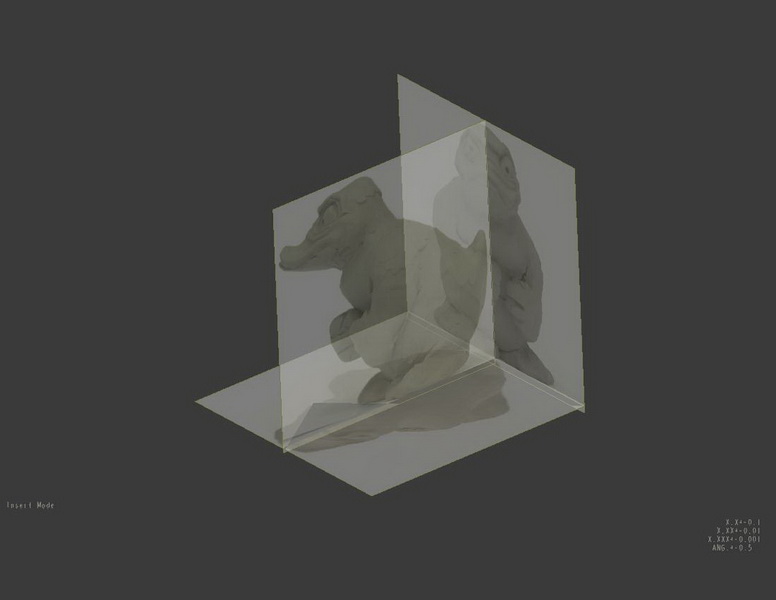

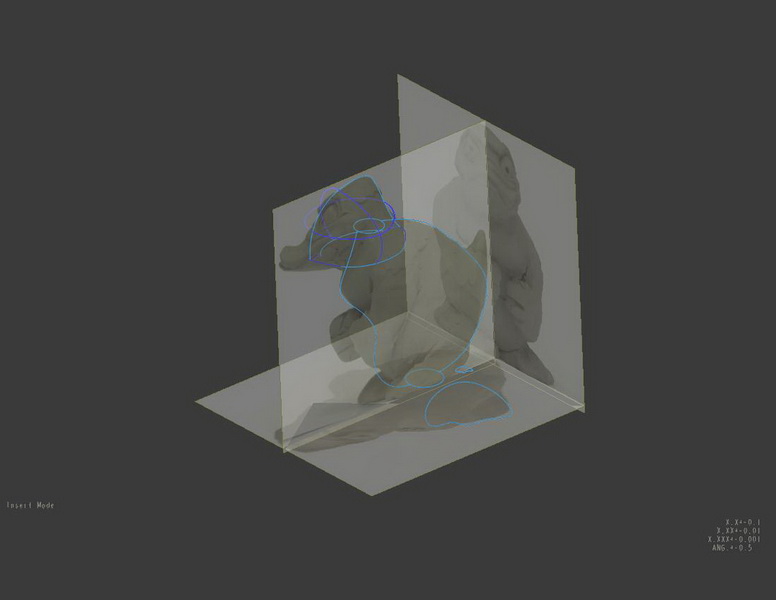

Сначала вставляем три ортогональных изображения будующего объекта. В данном случае это три фотографии пластилиновой модели. Это могут быть три проекции чертежа или три изображения, нарисованных дизайнером.
Можно было бы отсканировать пластилиновую модель и работать со сканом. Но это совсем другая история и свосем другие способы построения. |

Строим основые линии, определющие будующие формы. Это не обязательно, но удобно видеть что должно получиться не только на картинках, но и в объёме. |

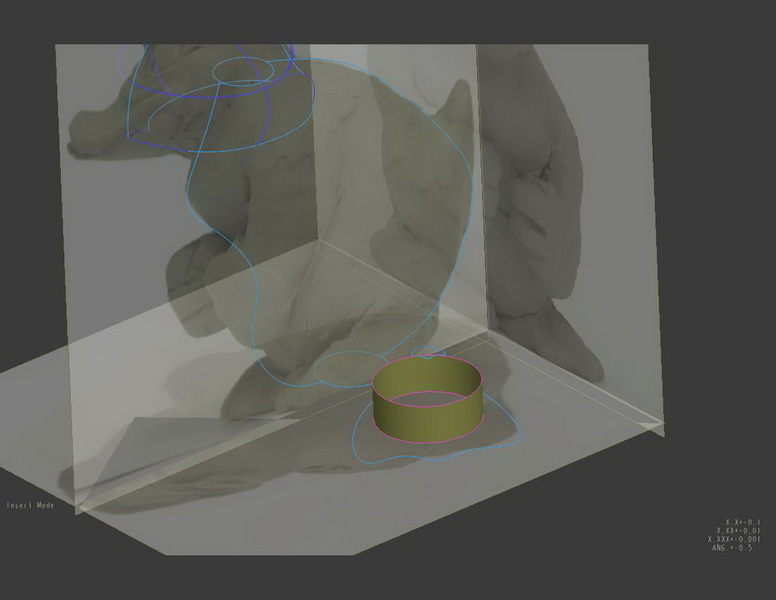

Чтобы сделать лапку, сначала строится простой цилиндр. |

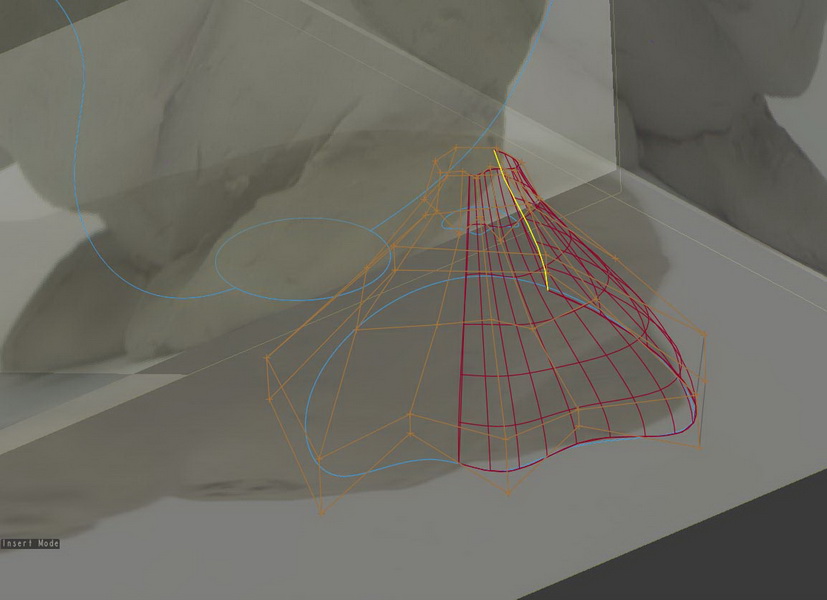

Затем этот цилинд превращается в поверхность свободной формы и модифицируется путём перемещения управляющих узлов поверхности. |

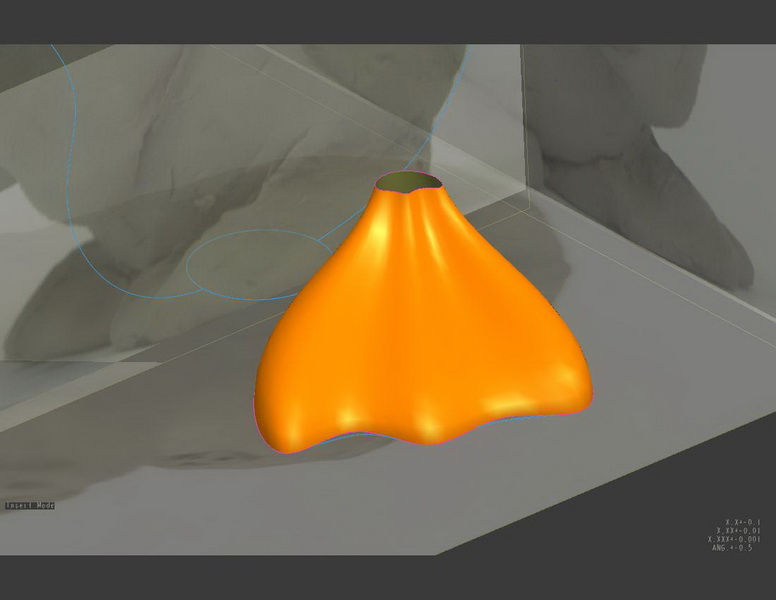

Получается вот такая лапка. |

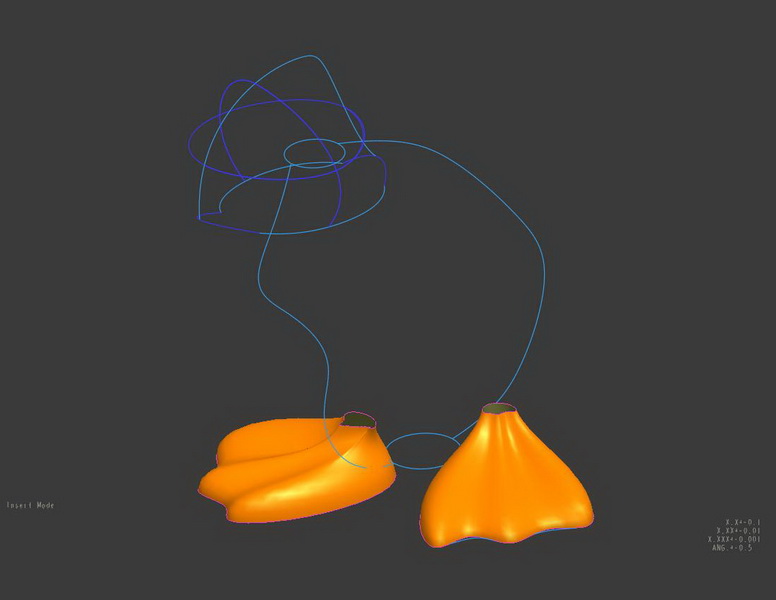

Эатем эта лапка копируется и немного видоизменяется чтобы не было совсем одинаково. |

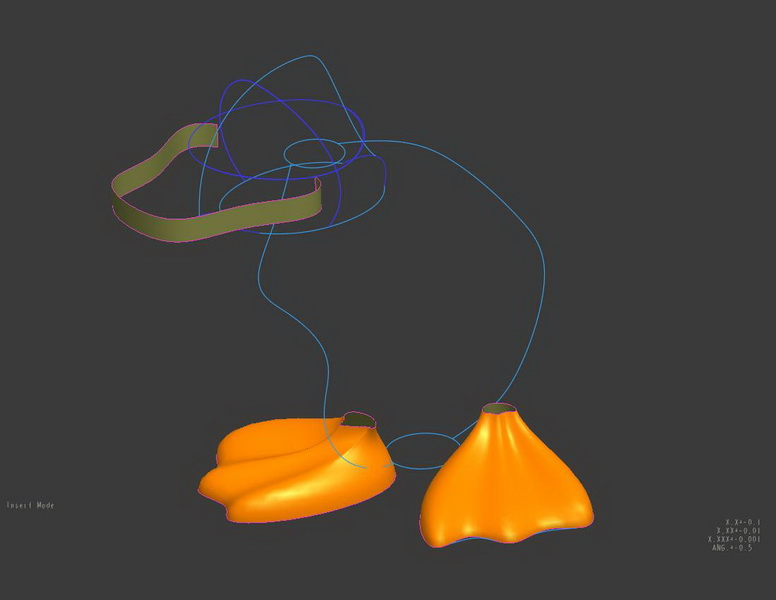

После этого строится поверхность, которая затем станет клювом. |

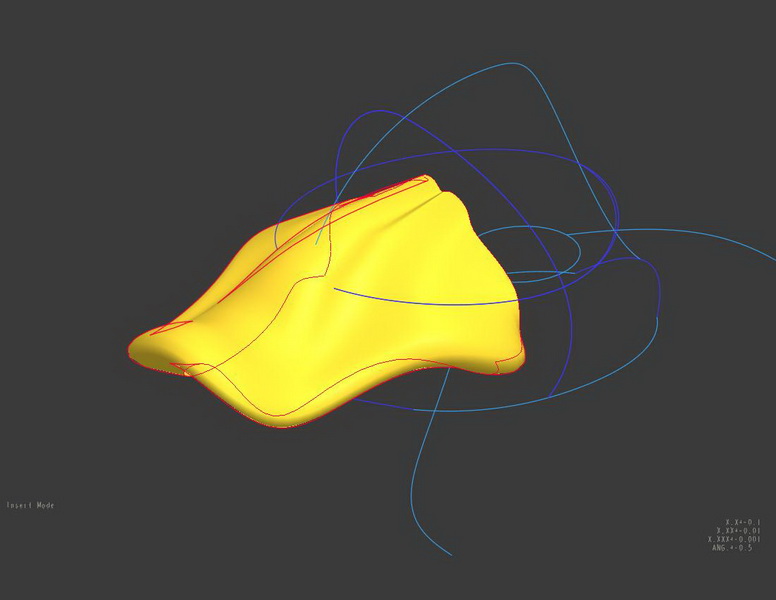

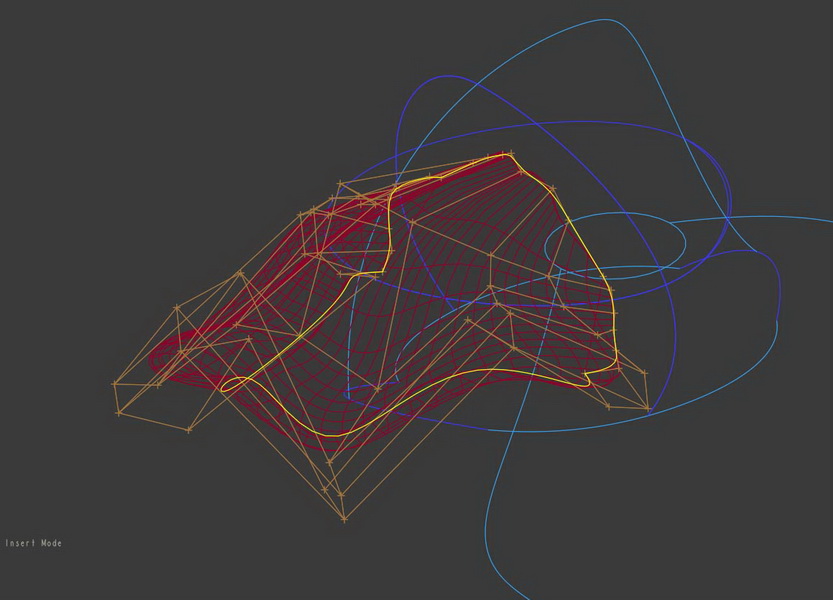

Вот так модифицируется поверхность клюва. |

Верхняя часть клюва. |

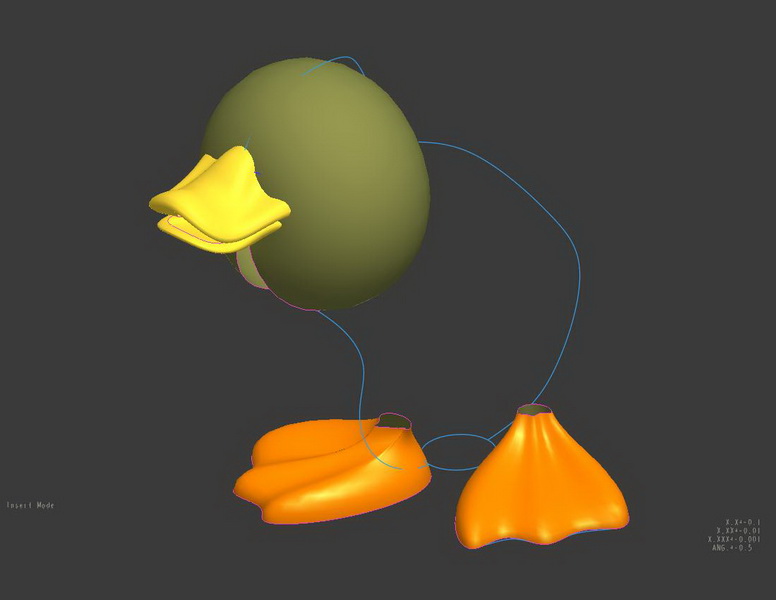

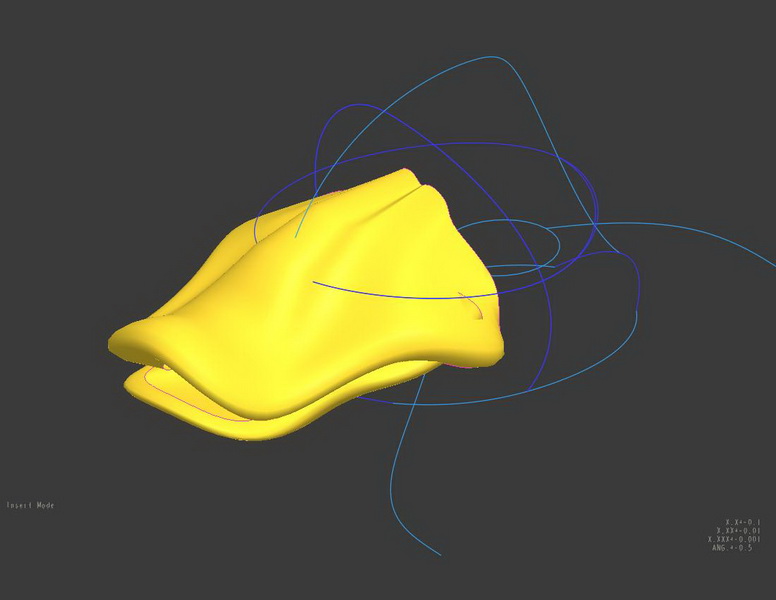

Верхняя и нижняя части клюва. |

Чтобы получить голову, сначала строим поверхность вращения. |

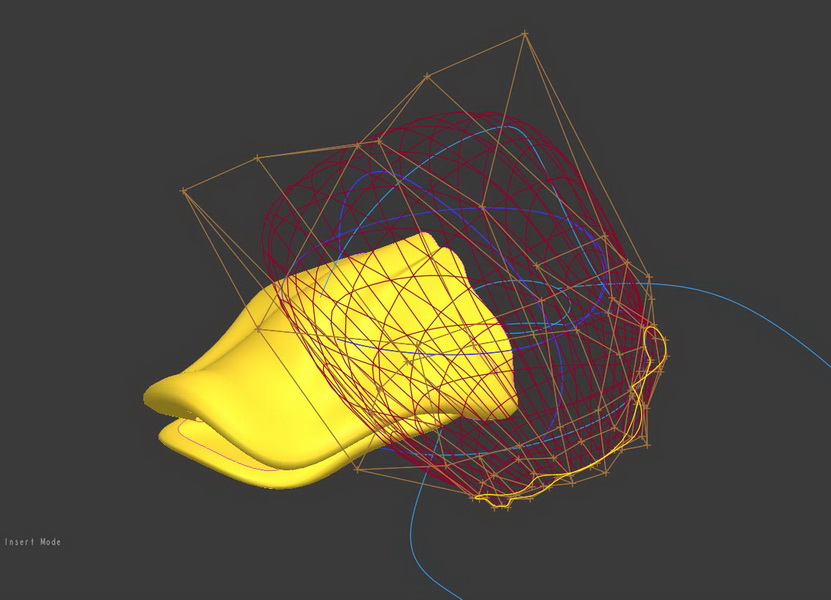

Затем модифицируем эту поверхность. |

Получается пока ещё гладкая голова. |

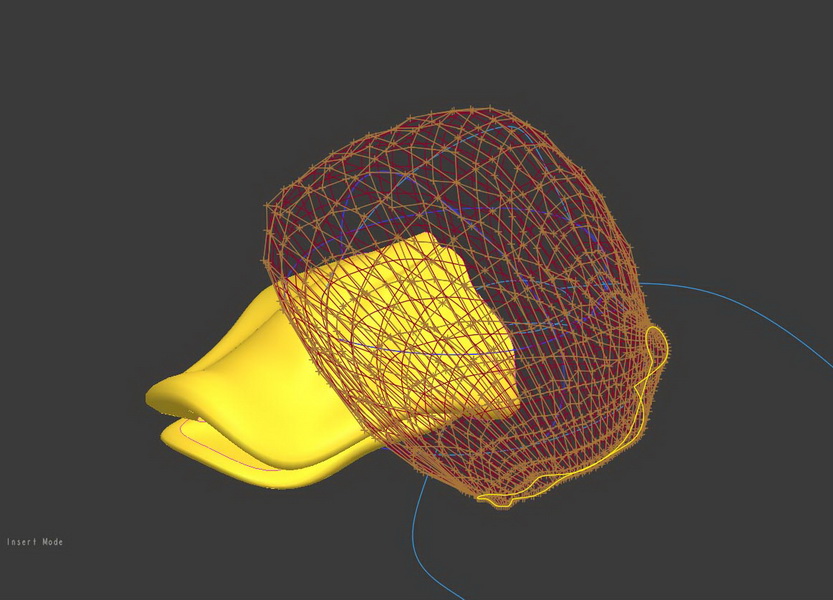

Затем снова модифицируем поверхность головы, но уже с большим количеством узлов, чтобы придать ей некоторую неровность. |

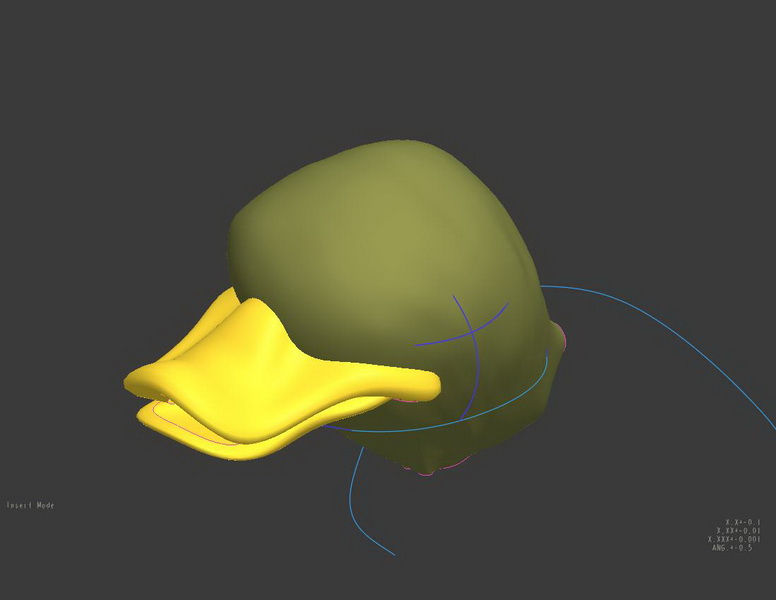

Вот такая голова получилсь. |

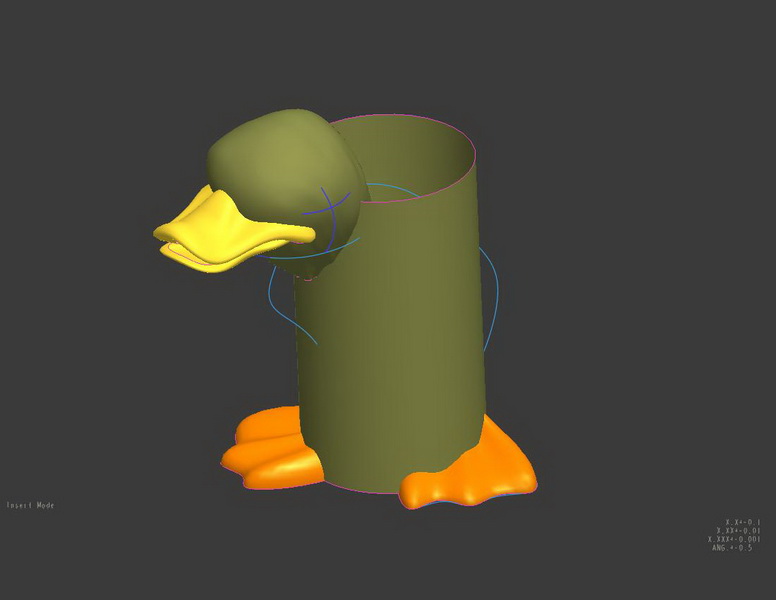

Туловище будем делать из цилиндра. |

Превращаем цилиндр в тушку. |

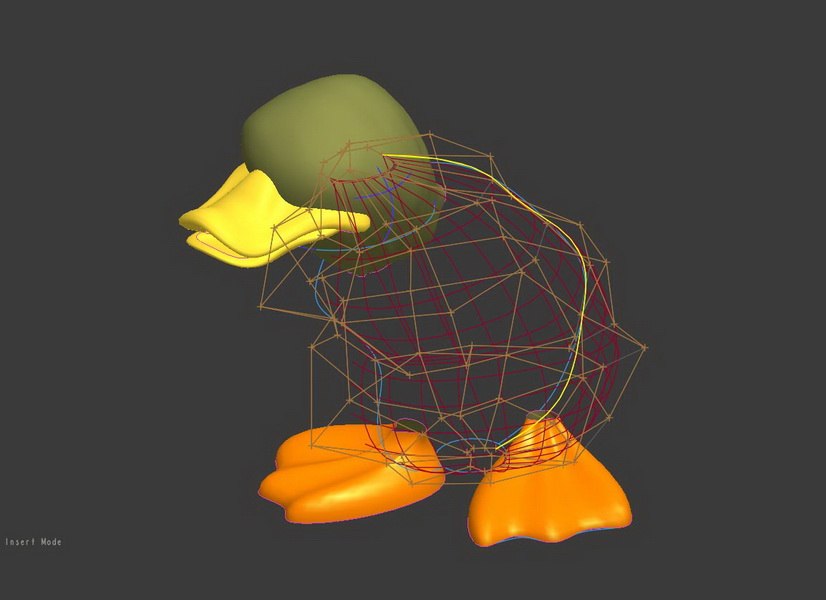

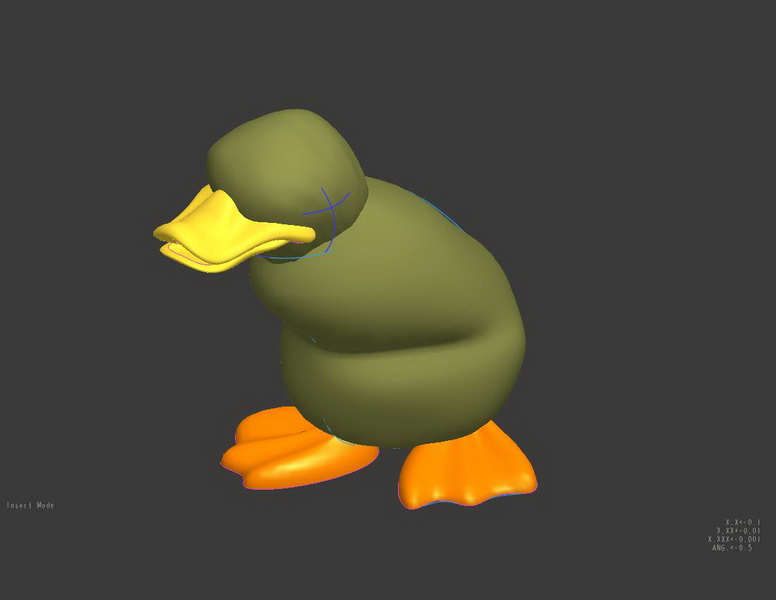

Первый этап создания тушки. |

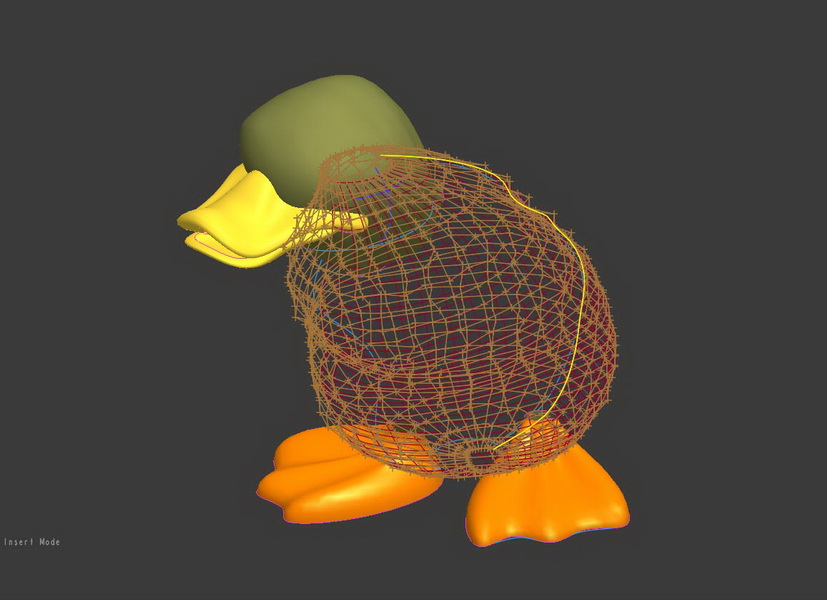

Второй этап создания тушки - добавление неровностей. |

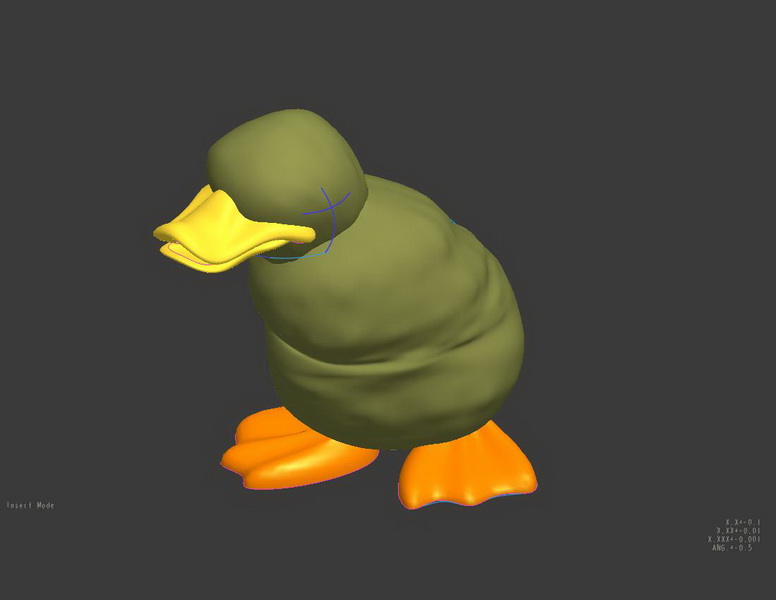

Тушка готова. |

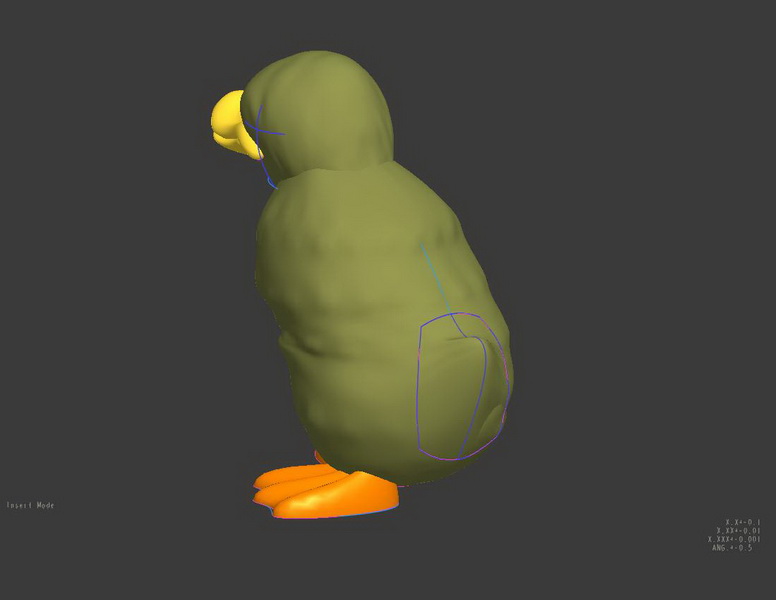

Чтобы "приделать" хвостик, сначала строим вспомогательные линии. |

Затем на эти линии натягиваем поверность. Хвостик готов. |

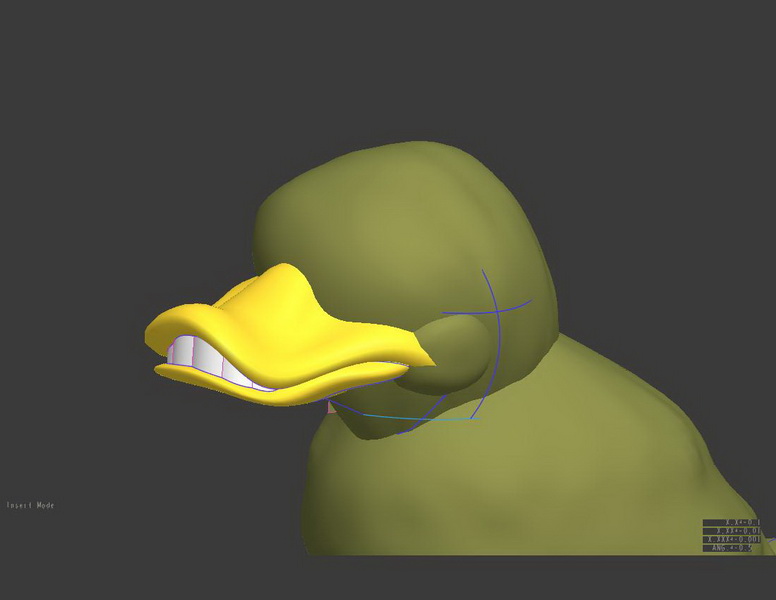

Добавляем зубы и щёчки. |

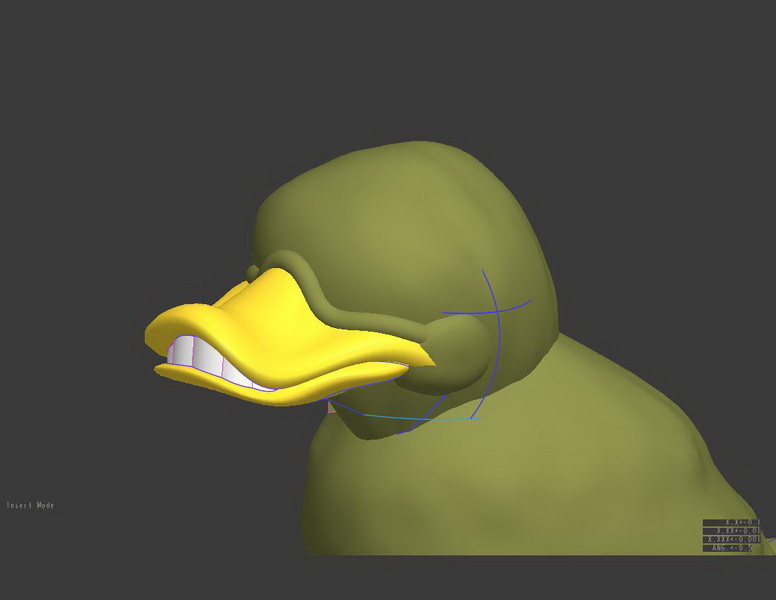

Добавляем "переносицу". |

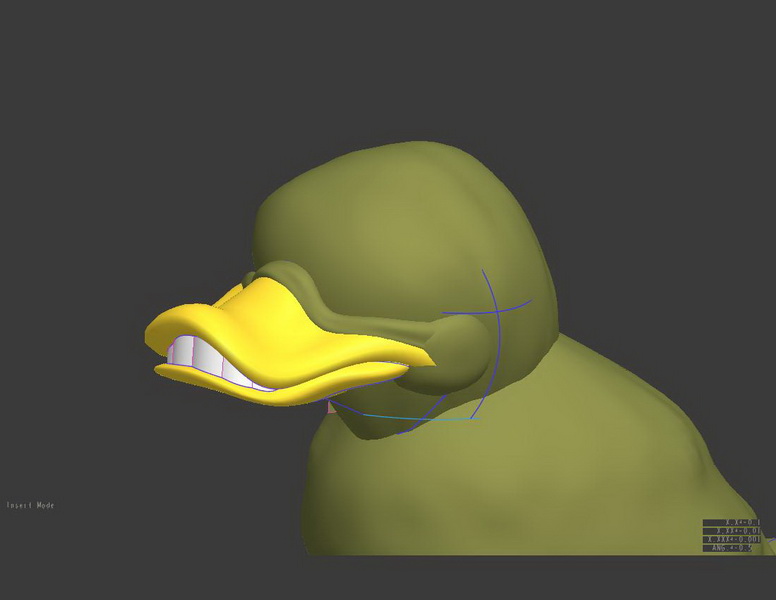

Модифицирем "переносицу". |

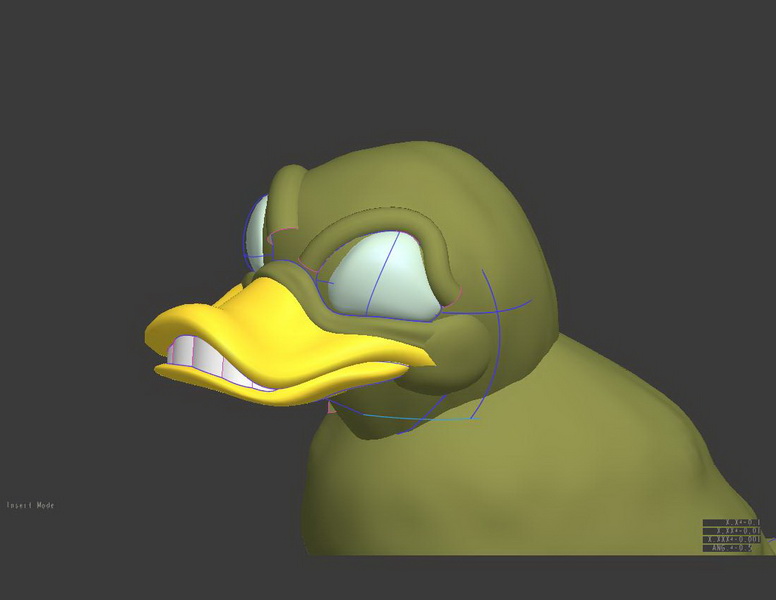

Добавляем глазки. |

Первый этап создания бровей - простые поверхности протягивания. |

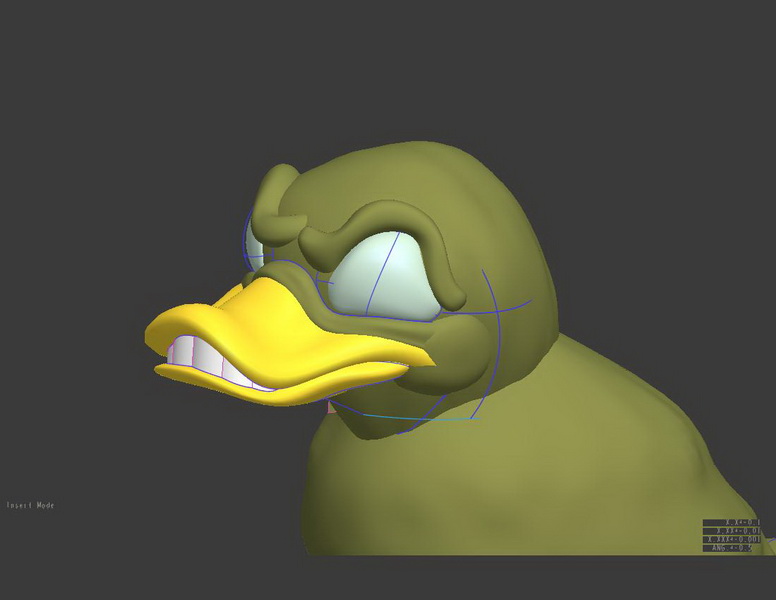

Второ этап - изогнутые брови. |

Строим сначала гладкую "руку". |

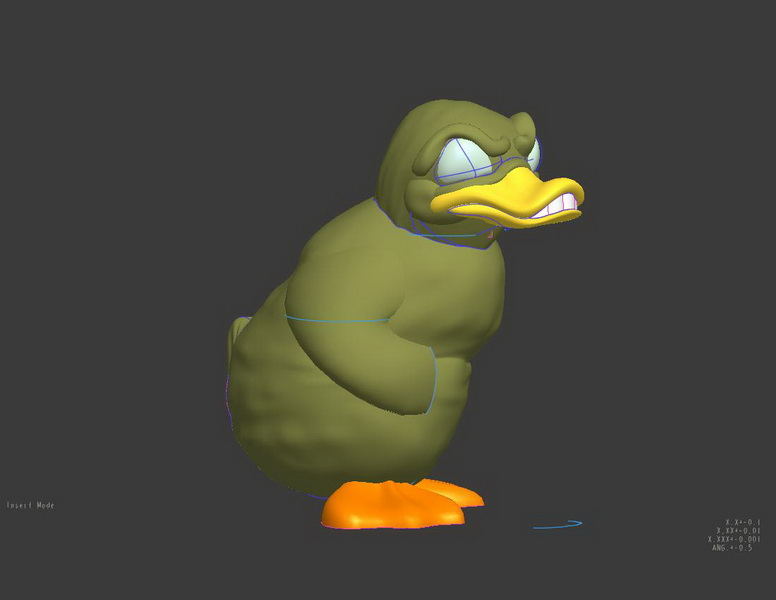

Деформированная "рука". |

Первый этап создания "кулака" - гладкая повехность по граничным линиям. |

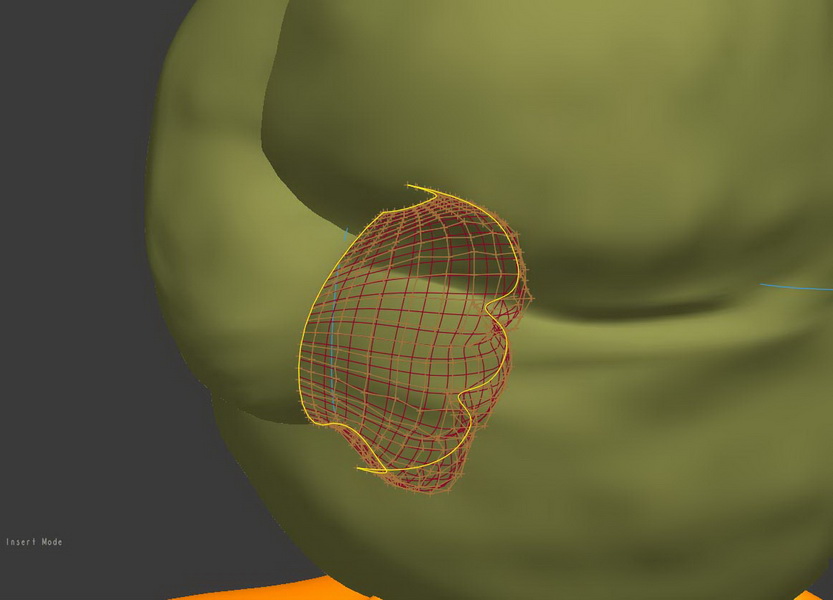

Модификация поверхности "кулака". |

Готовый "кулак". |

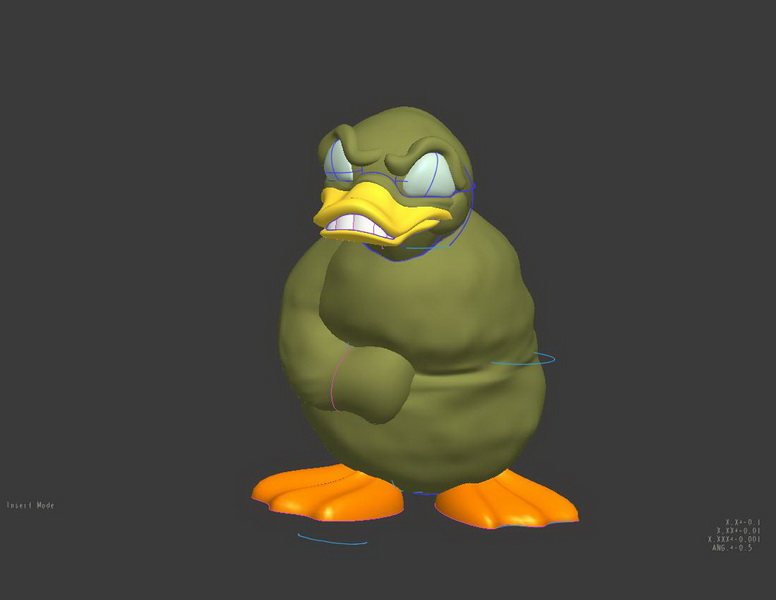

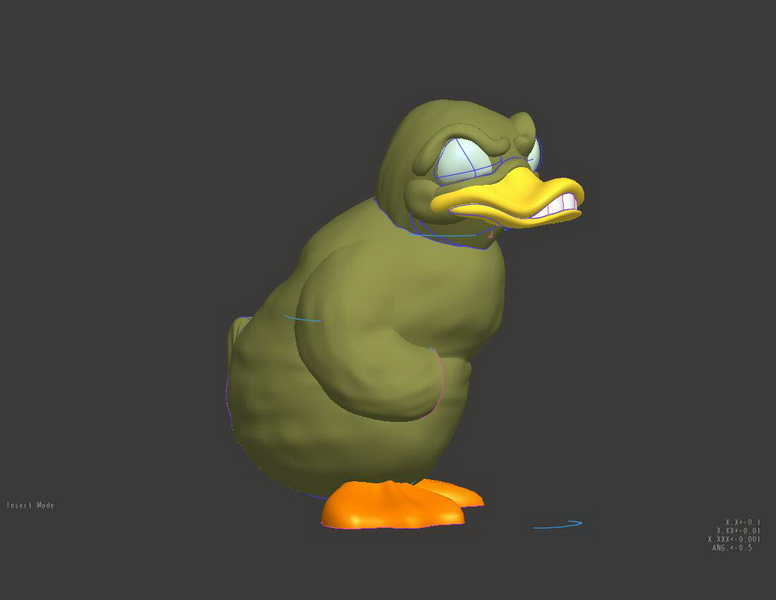

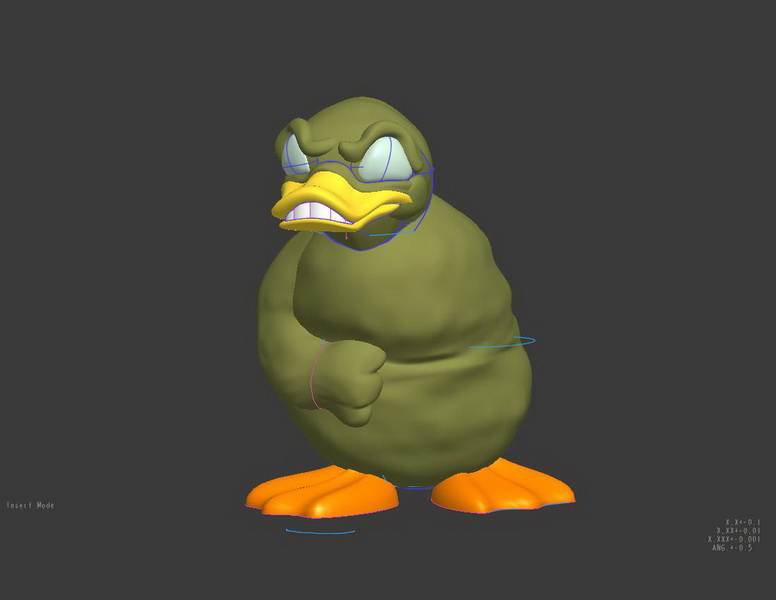

Таким же образом строится левая "рука" с "кулаком". |

Объединяем все поверхности между собой и получаем тёрдое тело. |

Добавляем зрачки и прочие "мелочи". |

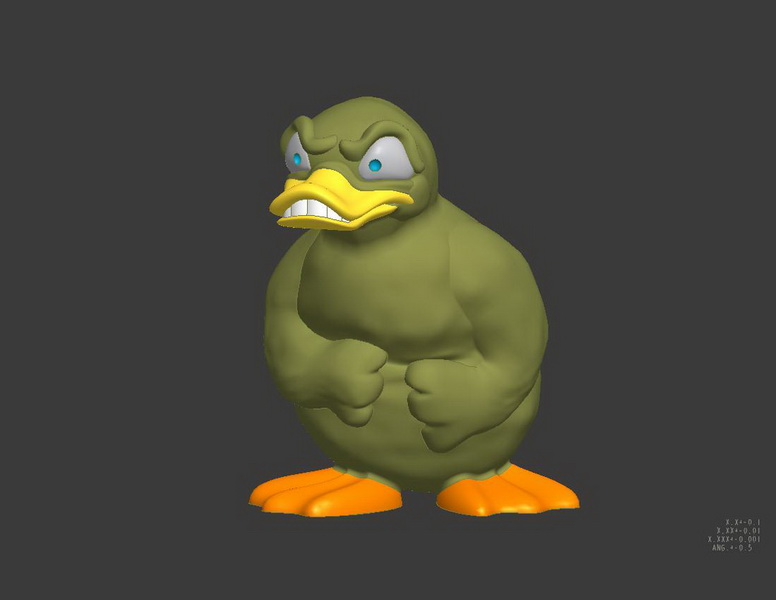

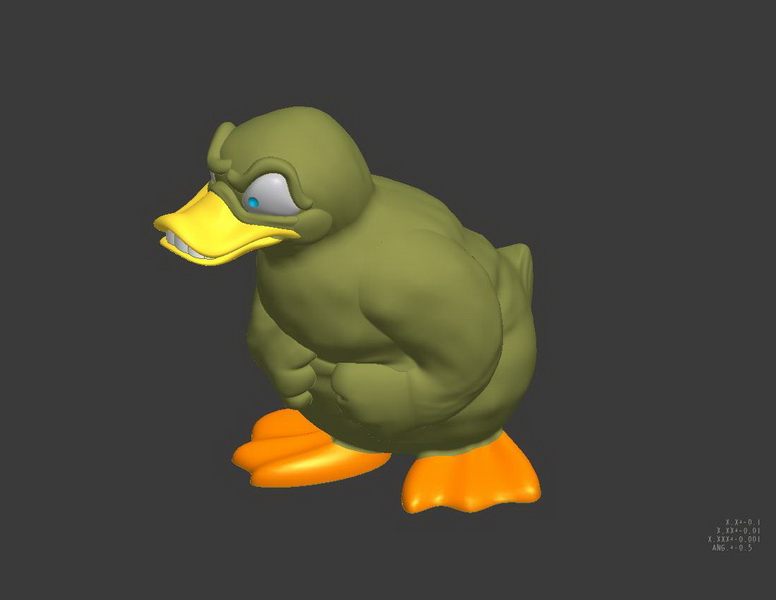

Готовая утка. |

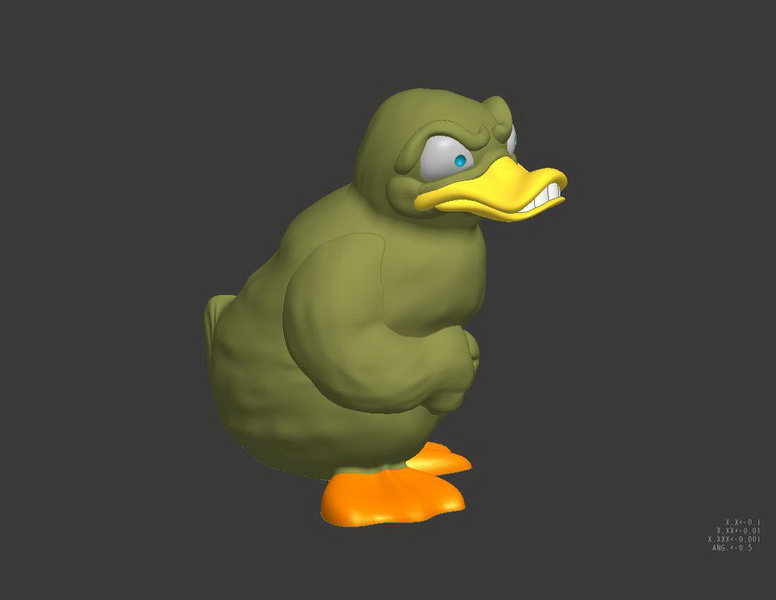

Готовая утка. |
